 La numérotation des panneaux dans la baie
Dans chaque baie dont la surface est supérieure à environ 1m², la verrière est divisée par une structure en pierre (le remplage) et/ou des barlotières. Chaque division porte une référence pour repérer un panneau au sein de la baie.
Le système de numérotation varie selon le format de la verrière et peut varier d’un pays à l’autre.

Baie sans remplage :
Numérotation de gauche à droite en partant du bas.

Numérotation des panneaux dans une baie sans remplage

Numérotation des panneaux dans un remplage :
Dans une baie à remplage, le système de numérotation des panneaux est distinct entre les lancettes et le réseau.
En France comme en Angleterre, la numérotation s’effectue de gauche à droite et de bas en haut.

Numérotation des panneaux des lancettes dans le remplage (système français) :
Dans chaque lancette, le panneau le plus bas porte le numéro 1.
Chaque numéro est précédé d’une lettre majuscule identifiant la lancette (A, B, C, D, etc, ...).
La lancette la plus à gauche numérote ses panneaux en les préfixant par un A (A1, A2, A3, etc, ...).
La lancette suivante numérote ses panneaux en les préfixant par un B (B1, B2, B3, etc, ...).

Numérotation des panneaux des lancettes dans le remplage système français

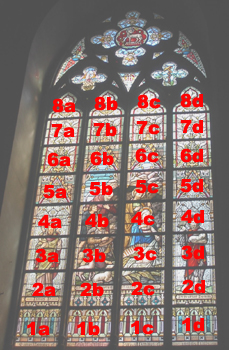

Numérotation des panneaux des lancettes dans le remplage (système anglais) :
Dans chaque lancette, le panneau le plus bas porte le numéro 1.
Chaque numéro est suivi d’une lettre minuscule identifiant la lancette (a, b, c, d, etc, ...).
La lancette la plus à gauche numérote ses panneaux de la façon suivante : 1a, 2a, 3a, 4a, etc, ...).
La lancette suivante numérote ses panneaux de la façon suivante : 1b, 2b, 3b, 4b, etc, ...).

Numérotation des panneaux des lancettes dans le remplage système anglais

Numérotation des panneaux dans le réseau (système français) :
Les ajours sont numérotés à partir du sommet puis de gauche à droite.

Numérotation des panneaux dans le réseau système français

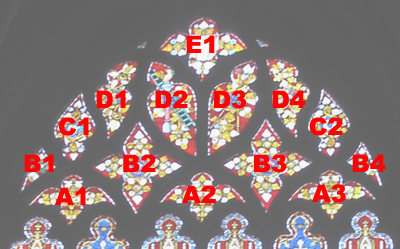

Numérotation des panneaux dans le réseau (système anglais) :
Les ajours sont numérotés de gauche à droite à partir du bas ; chaque numéro est préfixé d’une lettre majuscule.
Les formes identiques sur la même ligne horizontale porte la même lettre.

Numérotation des panneaux dans le réseau système anglais

Rose, rosace :
A partir du centre, poursuivre avec le jour supérieur et suivre le sens des aiguilles d’une montre.

Numérotation des panneaux dans une rosace

Forme divisée verticalement par une barlotière :
Numérotation bis pour les panneaux de droite.


Voir aussi : Le repérage des baies dans un édifice
