 La division d'une baie de vitrail
Une baie doit être divisée en plusieurs panneaux si sa surface excède 1 m².
La division de la baie est rendue possible par l’utilisation des barlotières.
Les barlotières supportent chaque panneau.
Chaque panneau est maintenu entre deux barlotières (ou scellé dans la feuillure sur certains bords).
Chaque panneau qui excède environ 40 cm de côté doit être consolidé par des vergettes.

L’emplacement des barlotières et des vergettes va influencer la solidité des panneaux et donc la bonne tenue de la baie dans le temps.

Le placement des barlotières favorise la solidité :
- La surface de chaque panneau ne doit pas excéder 1 m².
- Les intervalles entre les barlotières au sein d’une même baie doivent être réguliers.
Exemples :
- Si la baie est traversée par une seule barlotière, celle-ci est placée au milieu (autant que possible) pour obtenir deux panneaux de surface presque équivalente.
- Si la baie est traversée par deux barlotières, celles-ci divisent la baie en trois intervalles (3 panneaux) d’un tiers (les plus identiques possibles).

Le placement des vergettes favorise la solidité :
- Un intervalle entre deux vergettes ne doit pas être inférieure à 20 cm.
- Les intervalles entre les vergettes au sein d’un même panneau doivent être réguliers.
Exemples :
- Si le panneau est traversé par une seule vergette, celle-ci est placée au milieu ou légèrement en dessous du milieu pour supporter l'affaissement du panneau et déjouer l’effet de perspective (si vue en contre plongée).
- Si le panneau est traversé par deux vergettes, celles-ci divisent le panneau en trois intervalles d’un tiers (les plus identiques possibles).

Le placement des barlotières et des vergettes respecte le motif :
Grâce au contre-jour, barlotières et vergettes apparaissent dans la baie sous forme d’épais traits noirs d’épaisseurs différentes : la largeur d’une barlotière varie entre 3 et 9 cm tandis que la vergette, plus fine, trace une ligne d’environ 1 cm.

Motifs de vitreries :
Le motif ne doit pas être croisé de façon aléatoire.
Barlotières et vergettes peuvent croiser le motif :
- Sur les extrémités des pièces (entre 2 pièces).
- Sur la moitié des pièces.

Motifs figuratifs :
Le dessin ne doit pas être croisé sur ses parties narratives.
Exemple : la tête d’un sujet (personnage ou animal).
Les vergettes peuvent être déformées si, pour des raisons de solidité, elles doivent impérativement traverser les panneaux par-dessus des parties narratives.

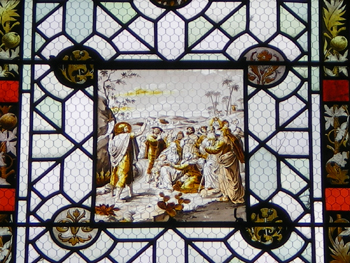

Détail d'une vitrerie de l'église Saint Antoine de Compiègne.
Les vergettes ne croisent pas les parties narratives.
Les vergettes croisent le motif de vitrerie sur une division du motif.

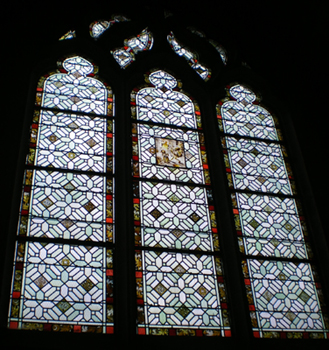

Détail d'une vitrerie de l'église Saint Antoine de Compiègne.
Les barlotières divisent les lancettes en surfaces presques identiques.
Les barlotières croisent le motif de vitrerie sur une division du motif.

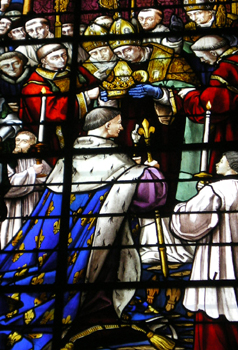

Détail de la baie du sacre du dauphin Charles VII.
Eglise Saint Antoine de Compiègne.

Les vergettes sont espacées d'au moins 20 cm.
Les têtes des personnages sont contournées.
Les intervalles entre les vergettes sont réguliers.
